Инвертори
Инверторът е много важен елемент от всяка соларна система. Това е устройство, което максимизира и преобразува произведената от слънчевите модули постоянно токова енергия в еднофазна или трифазна електроенергия, с напрежение и честота подходящи да бъдат подадени в елекропреносната мрежа ниско напрежение.
Инверторите могат да бъдат класифицирани по няколко категории:
Според преднаzчението им:
• Жилищни;
• Търговски цели;
Според свързването им към мрежата:
• Мрежови;
• Извънмрежови;
• Хибридни инвертори;
Представяме Ви някои основни конфигурации на свързване на различните типове инвертори.

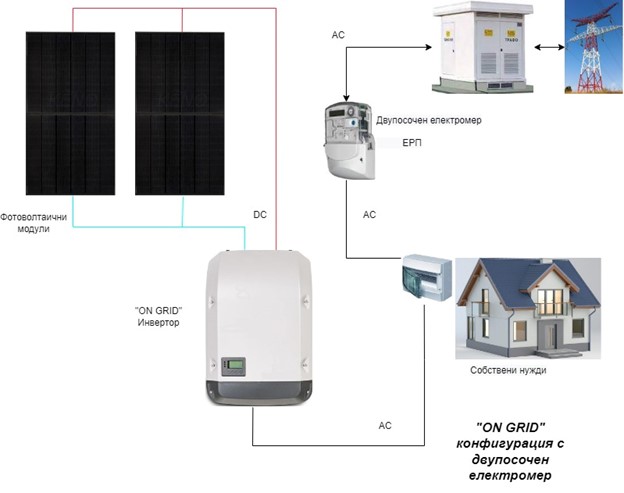

Конфигурация „On Grid” мрежови инвертор с двупосочен електромер.
При тази конфигурация остатъка неконсумирана електроенергия се подава в мрежата през двупосочен електромер, който отчита както консумираната така върната електроенергия в мрежата. Ако ФВ модули не произвеждат достатъчно енергия за захранване на консуматори собствени нужди, се консумира електроенергия от електропреносната мрежа.

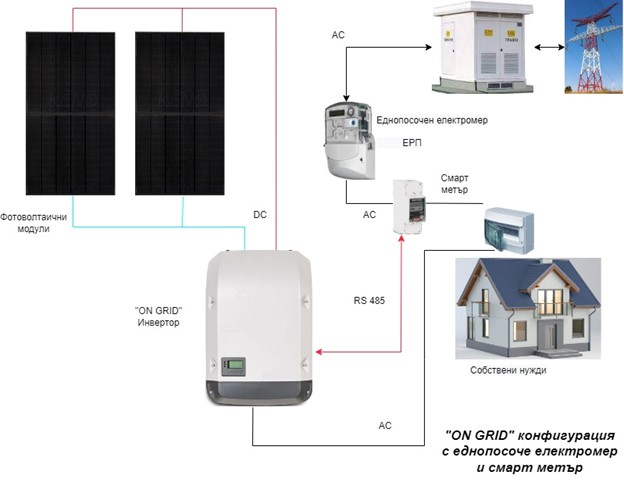

Конфигурация „On Grid” мрежови инвертор с еднопосочен електромер и смарт метър
При тази конфигурация смарт метър управлява мрежовия инвертор с цел балансиране на генерираната и консумираната електроенергия. Схемата се използва в случай, че нямате договор с ЕРП за продажба на излишъка от произведената електроенергия.
Забележка: Уверете се, че инвертора поддържа опция за управление през смарт метър.

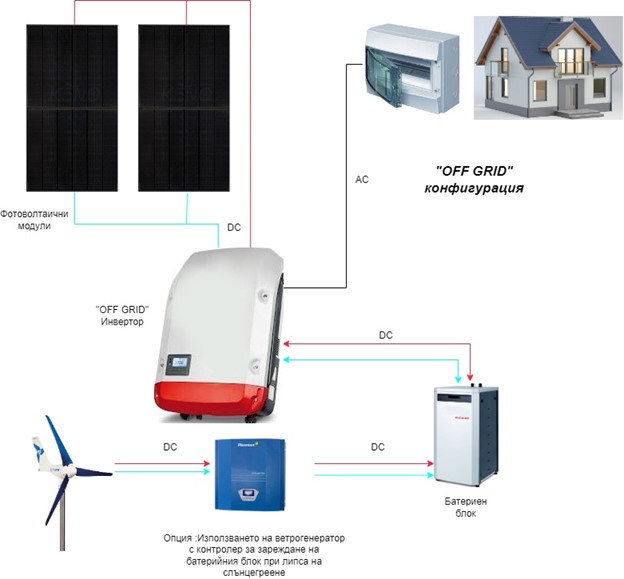

Конфигурация „OFF Grid”
Конфигурация „OFF Grid” извън мрежови инвертор – генерираната електроенергия се използва за захранване на локална мрежа ниско напрежение и заряд на батерийни блокове.
Използването на ветрогенератор прави системата по независима през целия период на годината.

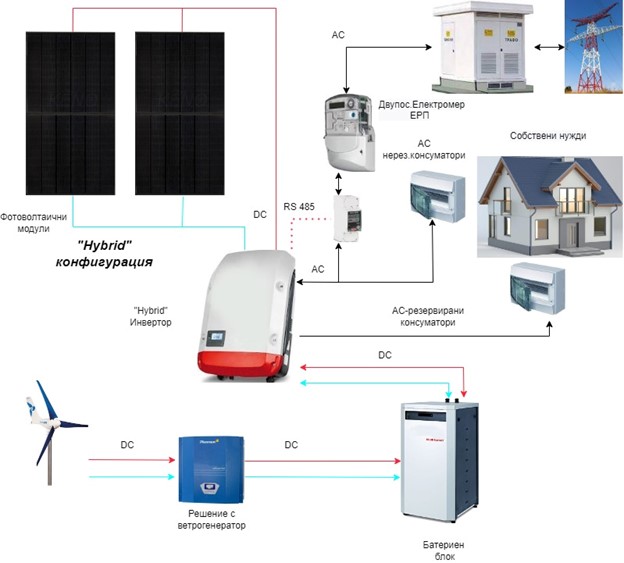

Конфигурация с „Hybrid“ инвертор
Конфигурация с „Hybrid“ инвертор – хибридният инвертор е комбинация от мрежови и извънмрежови инвертори. С него е възможно да се осъществят различни комбинации за захранване на Вашия дом:
- С еднопосочен или двупосочен електромер
- С или без батериен блок
- С приоритезиране на консуматори
Основни технически изисквания към инверторите:
• Генерираране на чисто изходящо синосоидално напрежение.
• Точно проследяване на точката на максимална мощност от
I-V характеристика на фотоволтаичната група.
• Висока ефективност при различни натоварвания.
• Надеждна работа при ниски и високи температури на околната среда.
• Визуализация на фотоволтаичните модули, индикация за грешки и дефекти.

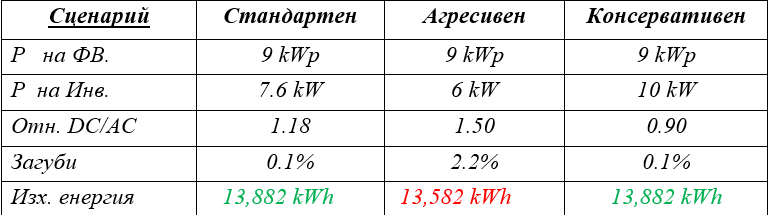

Основни методи и сценарии за избор на инвертор спрямо мощността на фотоволтаичната група.
